一、设置电批站号
要使用RS485多台通讯,需将多台电批设置各自的通讯站号。我司智能电批的站号地址是0XE064,通讯遵从标准RS485 RTU协议。
例:本机默认出厂站地址是1,若要设置为站号2:

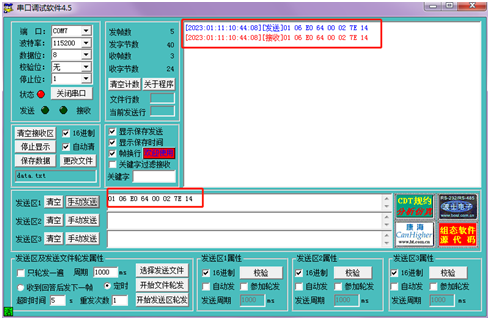

①、使用串口助手发送指令01 06 E0 64 00 02 7E 14
接受到回复01 06 E0 64 00 02 7E 14表示修改成功,之后该电批仅能使用站号2的身份进行通讯。
②、修改后重启驱动器(断电15S)。
其它站地址设置指令
①修改从站地址:
1 号站: 01 06 E0 64 00 01 3E 15
2 号站: 01 06 E0 64 00 02 7E 14
3 号站: 01 06 E0 64 00 03 BF D4
4 号站: 01 06 E0 64 00 04 FE 16
5 号站: 01 06 E0 64 00 05 3F D6
6 号站: 01 06 E0 64 00 06 7F D7
二、接线

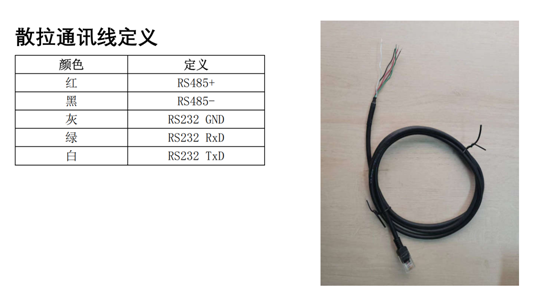

使用配套的通讯线缆,将两台机器的红线(RS485+)与红线(RS485+)连起来、黑线(RS485-)与黑线RS485-)连起来。之后红黑两线再接到触摸屏的RS485接口上。
三、维纶通触摸屏操作

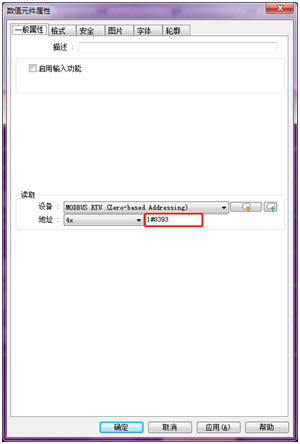

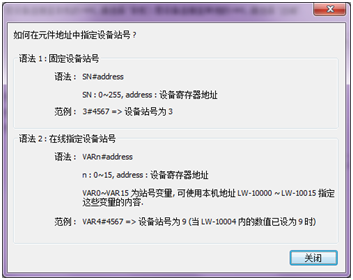

语法1例:在对应的地址前面加上站号#

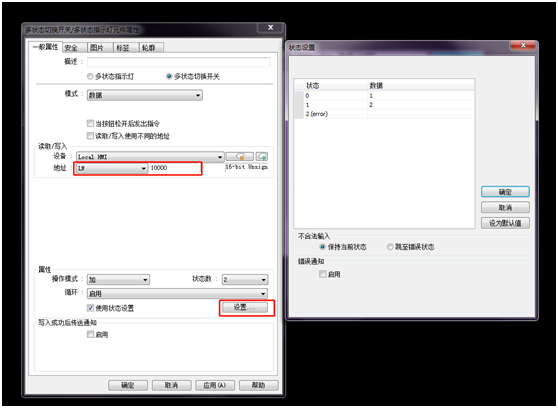

语法2例:更改触摸屏的设备预设站号(维纶通默认预设站号地址是LW10000)
